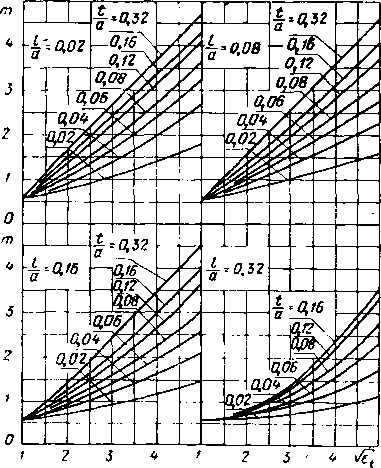

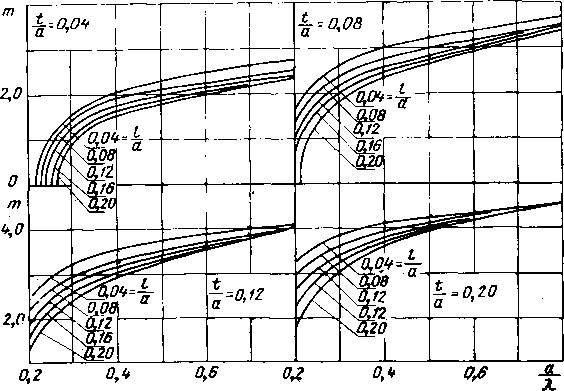

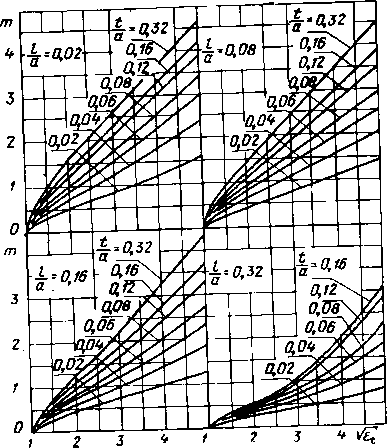

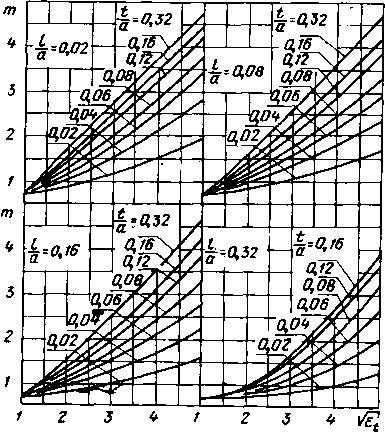

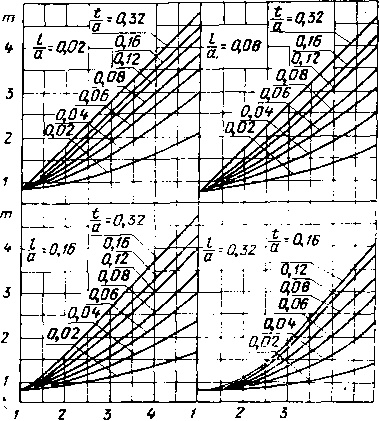

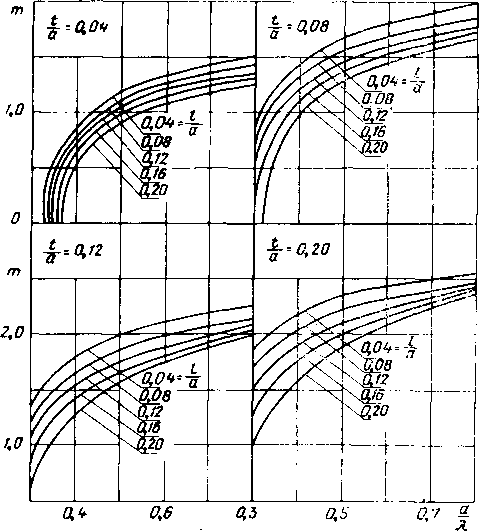

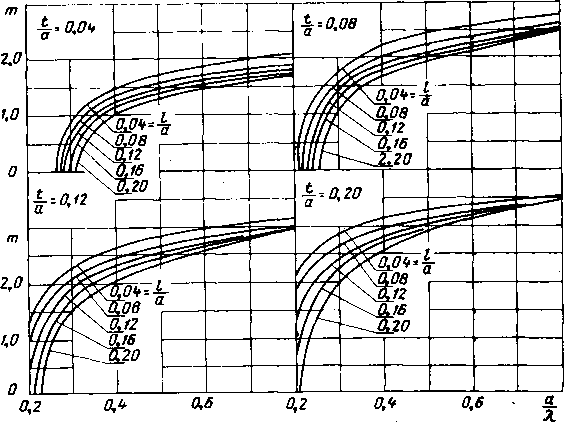

Главная -> Диэлектрические волноводы Табл. V.I-V.5 рассчитаны при дискретных значениях Информацию о величине коэффициента замедления в промежуточных точках в интервале е=1-ь25 даю} кривые рис. V.6-V.10. Из рисунков видно, что начиная с е< = 3-т-4 и выше, для сравнительно больших tja и умеренных (не более 0,2) значений а. зависимость т от ]/ё близка к линейной. ![]() Рис. V.3. Зависимость коэффициента замедления т от нормированной ширины волновода аД при различных значениях tja и с для е =9. 2. Критические длины волн В волноводе с двумя диэлектрическими пластинами, отстоящими от боковых стенок, критическая длина волны зависит как от взаимного положения и ширины пла- ![]() ![]() Рис. V.4. Зависимость коэффициента замедления т от нормированной ширины волновода с/Х при различных зиачеинях tja и Ца для 8f=16. ![]() Рис. V.5. Зависимость коэффициента замедления т от иормиро-ранной ширины волновода аД при различных значениях tja и Ца для 8 =25. стин, так и от диэлектрической проницаемости материала пластин. Полагая в уравнении (1.10) т = 0, получаем условие 2nd X 2nd 2nl -\ = 0, (V.l) ![]() Рис. V.6. Зависимость коэффициента замедления т от Ке, различных значениях а и Ца для сг/?.=0,8. из которого МОЖНО определить отношение аДкр. Наименьшее значение этого отношения принадлежит волне основногб типа колебаний, остальные - высшим нечетным типам волн. На рис. V.11-V.15 представлены найденные из уравнения (V.1) зависимости отношения аДкр1 для основной волны от Ija при различных значениях ширины пластин 192 ![]() Рис. V.7. Зависимость коэффициента замедления ш от при различных значениях tja и Ца для ajXbJ. ![]() Рис. V.8. Зависимость коэффициента замедления да от различных значениях tja и Ija для a/XOjo, 13 1181 ![]() D c V.9. Зависи>шсть коэффициента замедления m различных значениях Ца и Ца для аД-0,5. от у et при ![]() Рис. V.10. Зависимость коэффициента замедления m от V*t при различных значениях t/a и ff для аД=0,4. /а и их диэлектрической (проницаемости е<. Для всех кривых, рис. V.11-V.15 характерно увеличение аДкр! с ростом Ца. При небольших значениях tja и расположении пластин около узких стенок волновода возмущение поля, создаваемое ими, оказывается небольшим, так как они находятся в минимуме электрического поля. В этом случае критический размер волновода с диэлектриком почти не отличается от критического размера незаполненного волновода. С ростом t/a и возмещение увеличивается и критический размер уменьшается. ![]() Рис. V.11. Нормированный критический размер а/Ху основной волны как функция положения пластины Ца при различных t/a и Для вычисления критических длин волн четных типов колебаний необходимо использовать уравнение (1.11), положив в нем т=0. В силу симметрии рассматриваемой структуры при распространении в ней четных ТЕ2по-волн ее можно представить (В виде двух ;параллельных волноводов с одной диэлектрической пластиной, в каждом из которых независимо распространяются нечетные Г£ о-волны. При эгом критический размер четного типа волны равен удвоенному критическому размеру нечетного типа волны. Ниже, в гл. VI, будут рассчитаны критические размеры основной и ближайшей высшей волн для волновода с одной диэлектрической пластиной. Из 13 195
|
