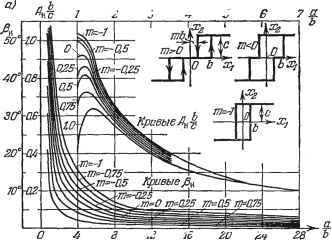

Главная -> Логарифмическое определение устойчивости а без гистерезисной петли - Wn (а) = q (а). (18.211) Эта приближенная амплитудно-фазовая характеристика определяет амплитуду и фазу первой гармоники на выходе нелинейного звена (если на его вход подается синусоида), а именно выражение (18.210) можно представить в виде (а) = An (а) еРн ), Л. (а)-=Vlq {а)Г + [q (a)] Рн (а) = arctg. (18.212) Следовательно, амплитуда первой гармоники на выходе будет = аАц (а) а фазовый сдвш - Рн (а), где а - амплитуда на входе нелинейного звена. Масштаб для кривых 1 2 3 4 5 8 12 16 20 24 /Масштаб для кривых he б) m=-Q5 j w=-Q25 m=Q25 lm=Q,S m=075 Рис. 18.39. В результате получим следующие вынужденные колебания на выходе нелинейного звена (первая гармоника): 2 к, аЛн (а) sin [cof -- рн ( )! Например, выходная величина релейного звена с характеристикой рис. 18.1, а меняется в процессе вынужденных колебаний по закону, изображенному сплошной ломаной линией на рис. 18.38, е. Пунктиром показана основная синусоида для нее, причем из (18.212) и (18.15) имеем: 2 = aAs = 4г sin Действительная ступенчатая кривая заменяется в данном случае синусоидой (первая гармоника), вершина которой совпадает с осью симметрии действительного прямоугольника (рис. 18.38, е). Для нелинейных звеньев с уравнением вида Х2 = F (ж) без гистерезисной петли, как следует из § 18.1, д (а) = 0. Следовательно, для таких звеньев
го as ав аг о
7 9 в) l°° 2 3 4 5 6 Рис. 18.40. As q (a) и pH = 0, т. e. вынужденные колебания на выходе не имеют фазового сдвига. Одним из главных отличий вынужденных колебаний нелинейных систем от линейных является их существенная зависимость не только от частоты, но и от амплитуды входных колебаний. Эту главную особенность как раз и улавливает написанное здесь приближенное выражение амплитудно-фазовой характеристики нелинейного звена. В формулах (18.210) - (18.212) получилась зависимость только от амплитуды а, потому что ограничились рассмотре- нием только нелинейности вида = F (ж). Для более сложных нелинейных звеньев в амплитудно-фазовую характеристику войдет также и частота со. Кроме того, как увидим ниже, зависимость от частоты будет всегда вводиться линейной частью системы. В § 18.1 были приведены выражения q [а) и q (а) для наиболее типичных релейных и других простейших нелинейных звеньев. На основании этогО строятся приближенные амплитудные и фазовые характеристики путем вычислений по формулам (18.212). Результаты для простейших случаев приведены на рис. 18.39 и 18.40. Там приведены также и обратные амплитудно-фазовые характеристики На графиках указаны все необходимые обозначения и типы нелинейных характеристик звеньев. Аналогичным путем можно построить графики и для других конкретных нелинейных звеньев. Амплитудно-фазовая характеристика линейной части системы согласно (18.206) имеет вид Общая приближенная амплитудно-фазовая характеристика всей разомкнутой цепи с нелинейный звеном .будет W {а, со) = (а) W (/со) = [q {a)+jq (а)] W (/со). (18.215) Следовательно, амплитуда и фаза первой гармоники выходной величины Жд определяемые формулами 3= I (а, со) I а и p8 = arg W (а, со), (18.216) зависят здесь не только от частоты со, как в линейных системах, но еще и от-величины входной амплитуды а. Отыскание автоколебаний замкнутой системы. Незатухающие синусоидальные колебания с постоянной амплитудой в замкнутой системе определяются согласно частотному критерию устойчивости (см. § 6.5) прохождением амплитудно-фазовой характеристики разомкнутой системы через точку (-1, /0), т. е. равенством W = -1. Это и будет в данном случае условием существования периодического решения для замкнутой нелинейной системы, которое принимается приближенно синусоидальным. Мтак, имеем условие W (а, со) = -1. Учитывая}(18.215) и (18.213), это можно записать в виде Ил(7ю)= - Мн(й) (18.217) где q (а) = О в случае отсутствия гистерезисной петли (правая часть (18.218) в этом случае будет вещественной). Левая часть уравнения (18.218) или (18.217/ представляет собой амплитудно-фазовую характеристику линейной части системы, а правая - обратную амплитудно-фазовую характеристику нелинейного звена (для первой гармоники), взятую с обратным знаком. Решение этого уравнения можно получить графически как точку пересечения указанных двух характеристик
|
