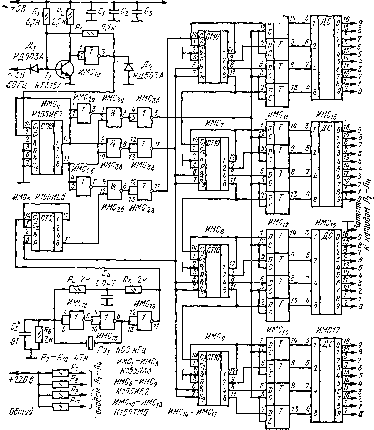

Главная -> Счетчики на транзисторах б> 75г Яг 77/ дз ,047 77710г тОгд Рз 7и М7И?га Рис. 102. Делитель частоты на 200 МГц 11 57G ИМ Ola rinu -~ J la L2 3 pi.fpl fj-p ствительность формирователя меняется от 20 мВ на частоте 1 МГц и ниже до-100 мВ на частоте 200 МГц. Длительность фронтов выходного сигнала около-2 НС, амплитуда 0,8 В. Уровню логического О на выходе формирователя соответствует напряжение около 3,3 В, логической 1 - напряжение 4,5 В. Выходной сигнал формирователя подается на триггер ЯМСга, делящий частоту на два. Его выходной сигнал управляет делителем частоты на пять, собранном на D-триггерах ЯЛ/Сзб, ЯУИСза, ИМСзб. Делитель построен по принципу сдвигающего регистра с перекрестными связями (см. рис. 20,6). Для уменьшения коэффициента пересчета с 6 до 5 прямой выход триггера ЯМСза и инверсный ИМСзб объединены и образуют так называемый проводной элемент ИЛИ . Объединение выходов элементов серии К500 для образования функции ИЛИ возможно, так как выходами элементов являются ненагруженные эмит-терные повторители. Однако эта же их особенность требует, чтобы каждый используемый выход был нагружен на резистор. Выходной сигнал делителя имеет форму, близкую к меандру. Следует иметь в виду, что паспортное значение предельной частоты для триггеров К500ТМ131 равно 160 МГц, однако фактически в нормальных условиях они работают на частоте до 200 МГц и более. Конструктивно делитель собран на двусторонней печатной плате. Со стороны установки навесных элементов металлизация платы сплошная, фольга снята лишь вокруг отверстий. Проводники с противоположной стороны платы показаны на рис. 103. Крестиками отмечены места пайки элементов к фольге на стороне их установки. ![]() Рис. 103, Печатная плата делителя Делитель устанавливают в частотомер в непосредственной близости от входного разъема и подключают входом к разъему, выходом ко входу формирователя частотомера при помощи двухполюсного переключателя (например П2К) или реле. При работе с делителем следует помнить, что его входное сопротивление составляет 75 Ом, а максимальное входное напряжение 2 Вэфф. При неустойчивой работе формирователя вход 10 ИМСх следует подключить к выходу 14 HMCia, отключив его от выхода 3 я Rs, а номинал Rio увеличить до 3 кОм. В частотомере на дискретных элементах делитель подключают к источнику питания +6 В через кремниевый диод Д226, на котором падает около 0,8 В. В частотомере на интегральных микросхемах общий источник питания следует настроить на напряжение +5,1 В. ЧАСТОТОМЕР ДЛЯ ИЗМЕРЕНИЯ ЧАСТОТЫ СЕТИ Для проведения некоторых технологических процессов важно точно знать частоту питающей сети. Использованный в описанном выше частотомере принес цип для точного и быстрого измерения частоты сети непригоден, так как на измерение с точностью до трех знаков требуется 10 с, а с точностью до четырех знаков - 100 с. Можно измерять период колебаний, но перевод из периода в частоту довольно сложен, так как требует проведения операции деления. Учитывая, что в нормальных условиях частота сети отличается от номинальной не более чем на 0,5%, операцию деления можно заменить операцией вычитания. В этом случае при частоте сети, равной номинальной, показания прибора точно соответствуют измеряемой частоте, а при отклонении от номинала возникает ошибка, которую при необходимости легко учесть. Схема частотомера, в котором измерение частоты производится путем измерения периода, а деление заменено вычитанием, приведена на рис. 104. Измеряемая частота 50 Гц с трансформатора питания поступает на формирователь импульсов на транзисторе Ti и логическом элементе ИМСга. Диод Дх устанавливает порог срабатывания формирователя близким к нулю, что повышает стабильность показаний при скачкообразных изменениях напряжения сети в момент измерения. Диод Дг ограничивает прохождение отрицательной полуволны входного напряжения через резистор /?з на выход формирователя. Cj-00,047 И 7li HMCrMCzt 5 MTiCi, -ИНСд, 4 MMQQ -mOfs, /д /7Щг, -тсп HMOs .гГ ![]() 70 то -Щ 7<70077Д1 У7г-л т-г 11 HMCn-ftMOm, 8 ИНОп-ИМСп . Рис. 104. Частотомер для измерения частоты сети
|
