Триггерные делители частоты собраны по схеме на рис. 78 на печатных, платах по рис. 77.

Блок управления собран на плате размером 80X90 мм (рис. 99). Кварцевый резонатор в пластмассовом цилиндрическом корпусе подключают к блоку управления при помощи разъема, укрепленного на плате уголком.

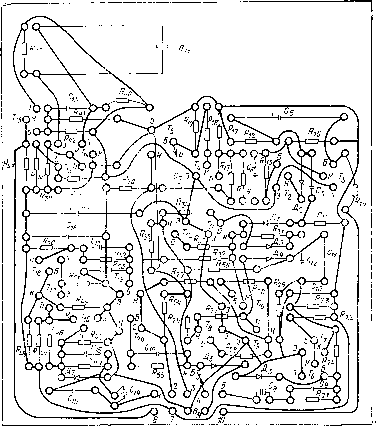

Рис. 99. Печатная плата блока управления

Схема блока питания частотомера показана на рис. 100. Для уменьшения пульсаций и увеличения КПД опорный элемент (стабилитрон Д15) питается от стабилизатора тока Д1з?57?58Г24.

Прибор собран на коробчатом шасси размером 35x190X210 мм. На передней части шасси смонтированы направляющие, в которые вдвигаются платы декад, блока управления и делителей. Гнездовые части разъемов этих плат укреплены на панели из стеклотекстолита, разделяющей внутренний объем частотомера на два отсека. На этой же панели смонтированы конденсаторы Ci и Сг. В заднем отсеке частотомера размещен трансформатор питания, конденсатор С20 и транзистор Г21 с небольшим радиатором.

Переключатели Bi и В4 (типа П2К), В2 и Вз (типа МПН-1), кнопка Кн (также П2К), входные разъемы размещены на передней вертикальной стенке Шасси. Транзистор Гь резисторы Ri-R\o и детали блока питания смонтированы в подвале шасси. К передней стенке шасси крепят лицевую панель часто-

томера размером 133x190 мм, изготовленную из гетинакса. Прямоугольное oi-верстие в панели закрыто пластиной из зеленовато-дымчатого органического стекла. Сверху прибор закрыт П-образным кожухом из алюминия толщиной 1 мм.

27 -2

Рис. 100. Блок питания частотомера

В частотомере использованы резисторы типа МЛТ-0,125, конденсаторы КЛС, КМ, КТМ. Электролитические конденсаторы Cg и Си -типа К50-3 (неполярные), Сзо -ЭГЦ, остальные -К53-1 А. Транзисторы КТ315А, КТЗОбА, КТ316А можно заменить транзисторами тех же серий с любыми буквенными индекса ми; транзисторы КТ326Б на КТ326, КТ337, КТ343, КТ347 с любой буквой. Вместо транзисторов П307Б можно использовать П307-П309, КТ601А, КТ605 с любыми буквенными индексами. Транзистор П должен иметь /121э не менее 200.

Трансформатор Тр\ намотан на сердечнике ШЛ 16x25, обмотка / содержит 1900 витков провода ПЭВ-1 0,15, обмотка - 2000 витков провода ПЭВ-1 0,1, обмотка / - 90 витков ПЭВ-2 0,64.

Налаживание правильно собранного из исправных деталей прибора не представляет трудностей. В начале все платы из частотомера вынимают и устанавливают напряжение питания. Для этого между эмиттером Ггз и корпусом прибора впаивают нагрузочный резистор сопротивлением 15 Ом, мощностью 5 Вт и подбором стабилитрона Д15 и диода Ди устанавливают напряжение на выходе стабилизатора 6-6,3 В. При подборе напряжения диод Д14 может быть заменен германиевым (например, ДР, Д/5) или совсем исключен. Затем, выпаяв нагрузочный резистор и установив в частотомер платы блока управления и делителей, следует при помощи осциллографа убедиться в нормальной работе Кварцевого генератора и делителей. Переключатель рода работ должен находиться в положении Счетчик и Контроль (включены В[б и Би). Далее, вставив платы декад, необходимо проверить нормальную работу счетчика. Затем -частотомер следует проверить в режимах измерения частоты и периода.

Подведя ко Входу 1 сигнал частотой 30 МГц от ВЧ генератора, подбором резистора /?4б необходимо добиться максимальной чувствительности прибора (150-300 мВ).

В последнюю очередь следует подогнать частоту кварцевого генератора с точностью не хуже З-Ю . Для этого удобнее всего использовать цифровой частотомер промышленного производства или эталон частоты от него. Увеличить частоту кварцевого резонатора можно, осторожно уменьшая толщину серебряного покрытия мелкозернистой шлифовальной бумагой или чернильной резинкой. Понижают частоту, втирая припой в покрытие. Повысить частоту генерации можно, включив последовательно с резонатором конденсатор емкостью 5-150 пФ.

Корректировать частоту генератора можно также по сигналам точного времени, сравнивая показания прибора в режиме измерения времени за 24 ч работы с заданным (864 ООО).

При изготовлении частотомера можно рекомендовать увеличить число плат делителей до трех, что позволит со значительно большей точностью (до 0,1 Гц) измерять низкие частоты. В двух последних делителях резистор 22 следует

подключить в шине Уст.О, Кгъ k+j (их установка на рис. 77 показана штри ховыми линиями). Кроме того, точка соединения конденсаторов Сз, с4, С7 должна быть подключена при помощи перемычки к коллектору Т\, а не Тч. Эти меры приводят к тому, что последние делители будут устанавливаться не в О, а в состояние 9 и после импульса Уст.О счетчик начнет считать не через 1 или 10 с, а через 0,1 с.

Частотомер можно собрать и на интегральных микросхемах. При этом схема соединений (см. рис. 93) практически не изменится: из нее нужно будет лишь исключить эмиттерный повторитель Т\ и изменить подключением кнопки /С 1. Декады целесообразно собрать по однотипным схемам -по рис. 8,а или по 13,а. В декаде 30 МГц можно использовать интегральные микросхемы К130ТВ1 или К131ТВ1, в остальных К133ТВ1, К136ТВ1, К155ТВ1, К158ТВ1. Декады соединяют между собой и с выходом блока управления без дополнительных элементов.

Если в делителе частоты кварцевого генератора используется пять или шесть декад (выходная частота 1 и 0,1 Гц), необходимо их установку проводить не в О, а в состояние 9, для чего в декадах по схеме рис. 8 импульсы сброса на первый и четвертый триггеры следует подавать на вход S, а при исполь-вовании интегральных микросхем К155ИЕ2 сброс производить по входам s%,

Схема блока управления на микросхемах приведена на рис. 101. На этом

ш9/5

HMOf,

ШШАЪ HMCi Ю55ТМ1

Ш9/$Ш9/Г

Рис. 101. Блок управления на интегральных микросхемах

ке рисунке показано подключение кнопки Кнх к блоку управления, отличаю-щееся от приведенной на рис. 93. Схема блока питания для частотомера на микросхемах сохраняется, необходимо лишь заменить стабилитрон Д15 на КС156А для получения выходного напряжения 5 В.

При использовании трех интегральных .микросхем серии К500 частотный диапазон частотомера можно расширить до 200 МГц. Для этого в частотомер необходимо встроить делитель частоты. Схема делителя приведена на рис. 102. Входной сигнал через конденсатор Ci подается на один из входов (12) дифференциального усилителя на элементе MMCi. Второй вход (13) усилителя соединен с общим проводом через конденсатор Са. С резисторов Rq и R7, являющихся нагрузкой усилителя, выходной сигнал подается во второй каскад на элементе ИМСц, а с его выхода - на триггер Шмидта, собранный на элементе ИМСц, и резисторах R9-R\2.

Двухкаскадный усилитель и триггер Шмидта обеспечивают формирование прямоугольных импульсов из входного сигнала на частотах до 200 МГц. Чув-
