10-9U

H выходам Дешифратора

Aii~Aiz

кфд-здд

го-97и

/ г,.,о

7{ Выходам дешифратори

Рг ~7?ш 61-97и

Рис. 79. Схема использования низковольтных ключевых транзисторов

+22<7/9 Выход -ВВ Off щий Уст.О 8ход ,

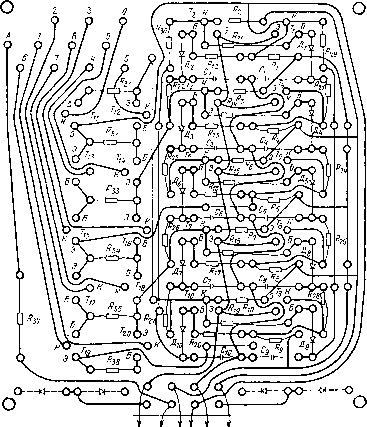

Рис. 80. Печатная плата декады на основе сдвигающего регистра

посредственно к общему проводу. При Л=4, 6, 8, ГО эмиттеры Гд - Tis подключают так, как показано на рис. 1.

Декаду подсоединяют к прибору, в котором ее используют, при помощи малогабаритного восьмиконтактного разъема. Штырьковую часть разъема впаивают в печатную плату. Рядом с разъемом на плате могут быть установлены диоды (показано на рис. 76 штриховой линией), из которых можно образовать элементы совпадения, например, для получения коэффициента пересчета 24 в электронных часах или для других целей.

В декаде могут быть использованы практически любые газоразрядные лампы. Резистор /?2б подбирают из условия обеспечения необходимого анодного тока, например для лампы ИН8-2 и однополупериодного выпрямителя эффективного напряжения 220 В его сопротивление составляет 33-47 кОм.

В дешифраторе декады и других вышеописанных дешифраторах возможно применение транзисторов КТ601А, КТ605, П307 с любыми буквенными индексами, П308, П309, транзисторных сборок К1НТ661А.

Можно использовать и относительно низковольтные транзисторы КТ315, КТ301 и др., но в этом случае необходимо ограничить напряжение на их коллекторах по одному из приведенных на рис. 79 способов. Цепочка стабилитронов или дополнительный источник питания должны быть рассчитаны на напряжение 60 В для транзисторов КТ315И и на 30 В для других типов транзисторов. Диоды на рис. 79 - любые кремниевые на рабочее напряжение не ниже указанного.

При использовании низковольтных транзисторов наблюдается небольшая подсветка неиндицируемых цифр, не мешающая работе декады.

На рис. 80 приведен чертеж печатной платы декады на основе сдвигающего регистра (на рис. 4) с дешифратором по схеме на рис. 59. При указанных на схемах номиналах деталей предельная частота декады около 100 кГц. Все сделанные выше замечания по выбору элементов и напряжения питания справедливы и для этой декады.

ДЕКАДЫ НА ИНТЕГРАЛЬНЫХ МИКРОСХЕМАХ

Цифровые устройства на интегральных микросхемах можно собирать практически лишь на двусторонних печатных платах. При разработке таких печатных плат в любительских условиях следует иметь в виду, что вертикально расположенные выводы интегральных микросхем (например, серии К155, но не К217) можно подпаивать к контактным площадкам как на лицевой или обратной стороне платы, так и к обеим сторонам сразу. То же относится и к выводам других навесных элементов, кроме транзисторов и интегральных микросхем с планарными выводами (например, серии К133).

При установке интегральных микросхем с планарными выводами на платы часть их выводов загибают, вставляют в отверстия и распаивают к круглым контактным площадкам на обратной стороне платы, остальные выводы припаивают к прямоугольным площадкам на лицевой стороне. Рисунок проводни-ков следует разрабатывать так, чтобы соседние выводы микросхемы одновременно не выводились на обратную сторону, так как практически трудно просверлить отверстия с расстоянием между ними 1,25 мм (шаг выводов). Наиболее целесообразно чередовать подключение выводов интегральной микросхемы к лицевой и обратной стороне платы - это облегчает ее изготовление.

Изготовление печатной платы следует начать с разметки платы с обеих сторон (нли только с лицевой стороны, если плата несложная) сеткой с шагом 2,5 мм. Именно по такой сетке разработаны все печатные платы, приведенные здесь. Затем в необходимых местах сверлят отверстия диаметром 0,7-0,8 мм, плату обезжиривают и на нее наносят рисунок проводников нитрокраской или цапонлаком при помоиди стеклянного рейсфедера. После высыхания рисунка плату ретушируют, травят в растворе хлорного железа, моют и очищают от краски. Эти этапы практически не отличаются от этапов изготовления односторонних печатных плат. Затем контактные площадки в местах подпайки выводов интегральной микросхемы и других навесных элементов, а также в местах перехода со стороны на сторону залуживают. Можно залуживать все проводники, но платы в этом случае выглядят несколько аляповатыми.

в местах перехода со стороны на сторону вклепывают заклепки из отрезков луженой медной проволоки, которые тщательно пропаивают. Плату промывают в спирте, покрывают раствором канифоли в спирте и просушивают. Если используемые микросхемы имеют металлические основания корпусов, то в местах их установки на печатные проводники тем же раствором канифоли подклеивают бумажные прокладки.

При разработке печатных плат нередко возникает вопрос: что делать с неиспользуемыми входами логических микросхем и триггеров? Возможно несколько вариантов. Во-первых, неиспользуемые входы ТТЛ-микросхем можно никуда не подключать, т. е. подпаивать к контактной площадке минимального размера, от которой (это очень важно) не идет никаких проводников. При таком варианте несколько уменьшается быстродействие интегральных микросхем. Во-вторых, можно подключать неиспользуемые входы к используемым того же элемента, но это несколько увеличивает нагрузку (в основном емкостную) для схемы - источника сигнала, что также снижает быстродействие. Неиспользуемые входы /-триггеров можно подключать к инверсным выходам тем же триггеров, а входы К-триггеров к прямым. Это очень удобно, так как указанные выводы триггеров обычно расположены рядом.. Наконец, можно объединять неиспользуемые входы интегральных микросхем и подключать их к источнику питания +5 В через резистор сопротивлением 1 кОм (до 20 входов к одному резистору). Этот способ не снижает быстродействия микросхем.

Недопустимо подключать ко входу интегральной микросхемы проводник, который во время работы может оказаться никуда более не подключенным, например при управлении от кнопки или переключателя. Такие проводники обязательно следует подключать к источнику +5 В через резистор сопротивлением 1-10 кОм.

На печатных платах с использованием ТТЛ-микросхем необходимо установить блокировочные конденсаторы между цепью +5 В и общим проводом. Один-два конденсатора емкостью 33-47 нФ на каждые пять интегральных микросхем. Конденсаторы следует располагать на плате по возможности равномерно.

Для примера на рис. 81 приведен чертеж печатной платы для декады на основе сдвигающего регистра на JK-триггерах (см. рис. 13,а) в планарных корпусах с дешифратором по схеме на рис. 59. Печатная плата показана с двух сторон, подключение навесных элементов приведено с лицевой стороны, т. е. со стороны их установки. Первые выводы микросхем на чертеже, так же как и далее, помечены усиком . В декаде могут быть использованы ЛК~триггеры серий К130, К133, К136.

При использовании декад на микросхемах в цифровых приборах следует иметь в виду, что фактическое быстродействие триггеров превышает указанное в табл. 1 в 1,5 - 2 раза, что позволяет на частоте 30 МГц использовать интегральные микросхемы серий К130, К131, на частоте 20 МГц - серий К133 и К155.

Для проверки декад на интегральных микросхемах можно использовать осциллограф и мультивибратор, собранный по схеме рис. 82. Переключая щуп осциллографа поочередно к выводам коллекторов ключевых транзисторов, следует убедиться в наличии импульсов низкого уровня. Подключение входа внешней синхронизации к выходу счетчика позволяет определить взаимное положение импульсов. Резистор r7 выполняет роль нагрузки для проверяемого выхода декады.

При проверке декад на транзисторах резистор Rq и кнопку заменяют кнопкой с нормально замкнутыми контактами, включенную между Уст.О декады и плюсом питания.

Правильность работы декады можно проверить и без осциллографа. В этом случае в мультивибраторе (рис. 82) конденсаторы заменяют электролитическими емкостью около 50 мкФ, подключая их отрицательным выводом к базе соответствующего транзистора, а питание подается также и на индикаторную лампу.

При включении питания триггеры могут установиться в произвольные состояния, не соответствующие нормальной индикации какой-либо одной цифры, поэтому после включения необходимо установить декаду в 0. После нажатия
