Рассмотрим более подробно работу интегральных микросхем К155КП7 и К155КП5, выполняюпдих функцию мультиплексеров. Микросхема К155КП7 (рис. 75,а) имеет 12 входов и 2 выхода. При подаче на входы Ли Л2, Л4 трехразрядного двоичного кода 1-2-4 мультиплексер подключает к прямому выходу (выводу 5) сигнал с того из восьми входов О-7, номер которого соответствует десятичному эквиваленту трехразрядного кода. Например, при подаче на входы Ai и А2 логического О, а на вход Л4 логической 1 на прямом выходе (вывод 5) появится сигнал со входа 4 (вывод 15), а на инверсном выходе (вывод б)-его инверсия. Так работает микросхема К155КП7 при подаче на вход стробирования S логического 0. Если же на вход S подать логическую 1, на выводе 5 будет логический О независимо от состояния других входов (на выводе 6 соответственно логическая 1). Микросхема К155КП5 (рис. 75,6) имеет лишь инверсный выход и не имеет входа стробирования.

Мультиплексеры ИМС1-ИМС4 могут быть заменены четырьмя сдвигающими регистрами, замкнутыми в кольца. Число разрядов сдвигающих регистров должно соответствовать числу индицируемых цифр. Информация из источника кода (счетчика) переписывается в сдвигающие регистры в момент окончания счета, после чего сдвигается тактовыми импульсами, поступающими с генератора. Сигнал с последних разрядов регистров поступает на входы дешифратора ДСЮ, в результате (как и при применении мультиплексеров) поочередно зажигаются необходимые цифры в индикаторах. Применение сдвигающих регистров позволяет отказаться от включения на выходе источников кода выходных регистров памяти, необходимых для исключения индикации процесса счета.

При отсутствии мультиплексеров для поочередного подключения выходов источников кода к входам дешифратора нередко используют многовходные элементы И-ИЛР1, управляемые от сдвигающего регистра, в котором циркулирует единица в одном разряде, или от счетчика с дешифратором.

Наибольший выигрыш динамический принцип дает при применении семисегментных индикаторов. Для них десятичные дешифраторы (см. рис. 73 и 74) заменяют соответствующими преобразователями кодов, а анодные формирователи - ключевыми транзисторами. Для вакуумных люминесцентных индикаторов вместо анодных формирователей применяют транзисторы, управляющие зажиганием ламп по управляющей сетке.

Динамическая индикация дает выигрыш в количестве используемого оборудования при числе знаков, превышающем 3-6, причем эта граница зависит от степени интеграции используемых интегральных микросхем и от вида используемых индикаторов.

КОНСТРУКЦИИ ЦИФРОВЫХ УСТРОЙСТВ

ТРАНЗИСТОРНЫЕ ДЕКАДЫ

Описанные выше декады и дешифраторы содержат довольно много деталей и собирать их имеет смысл только на печатных платах. Использование малогабаритных деталей позволяет сделать печатные платы достаточно малых размеров. Так, например, на печатной плате размером 80X80 мм можно собрать декаду по схеме на рис. 2 с дешифратором (рис. 76), по рис. 53 или две аналогичные декады без дешифратора (рис. 77).

При использовании транзисторов КТ306А и других деталей, указанных на схемах, предельная частота работы декады 3 МГц. Диоды КД509А дешифратора могут быть заменены на КД503А~Б, транзисторы КТ306А на КТ316 с любыми буквенными индексами. При применении транзисторов КТ315 предельная частота декады снижается до 300 кГц, емкости конденсаторов при такой замене следует увеличить до 240 пФ. В этом случае можно использовать любые маломощные германиевые или кремниевые диоды, диод Дц обязательно кремниевый.

Если требуется частота работы декады не выше 100 кГц, то номиналы деталей можно выбрать в соответствии с рис. 78. Это позволит уменьшить потребляемую декадой мощность. Диод Дц здесь не показан, но он необходим, если декада используется с дешифратором по схеме на рис. 53.

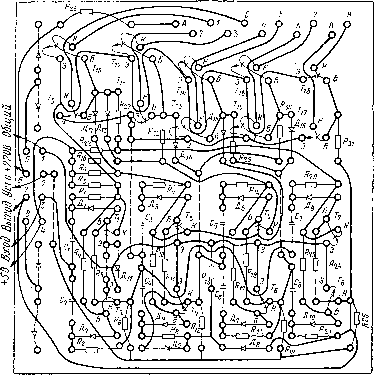

Рис. 76. Печатная плата декады с дешифратором

При необходимости можно собрать счетчик с отличным от Л=10 коэффициентом пересчета. В табл. 4 указаны номера триггеров по рис. 2, которые требуются в этом случае, и указания о том, к каким выходам триггеров необходимо подключать через диоды и резисторы дешифратора базы ключевых транзисторов. К базе каждого из них должен быть подсоединен только один резистор. Следует также иметь в виду, что к каждому выходу триггеров можно подключить не более одного резистора дешифратора.

Таблица 4

Коэффициент пересчета

Номера требуемых триггеров по рис. 2

Ключевые транзисторы

ВЫХ9Д

счетчика

2, 4

2, 3, 4

1 СВ

1 ВС

L 2, 4

1 2, 3

12 3,4



При сборке счетчиков с коэффициентом пересчета N=4 или N=8 диод Дъ заменяют перемычкой, резистор Ri и диод Да исключают. При N=3 или N=5 эмиттеры всех ключевых транзисторов, соединенные вместе, подключают к общему проводу через кремниевый диод (на схеме рис. 1 его роль выполняет Дп), при N=2 диод Дп исключают, а эмиттеры Гд и Гю подключают не-

/?25 22


дыход I

Шт. О дход 1 дыход 1 5 В

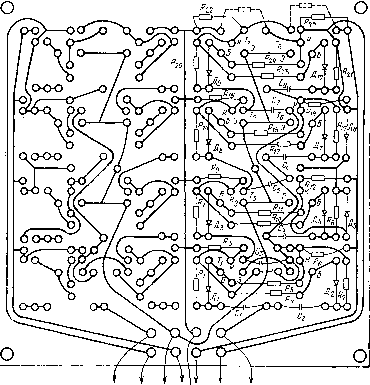

Рис. 77. Печатная плата двух декад i/cm.O Триггер 1

Триггер 1


Вход Ri 15н

Сг Рг 7,5н litO т

r-i-T, HT5WA Рис. 78. Схема декады 100 кГц


ДЮЗА
