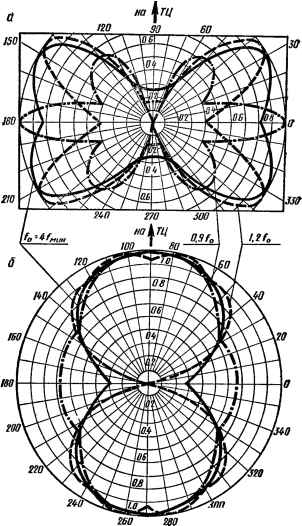

Главная -> Деление радиоволн на диапазоны Рис. 49. Диаграммы направленности в вертикалмой плоскости зигзагообразной антенны в диапазоне частот 6-12 каналов: а - без проводников П,; б - с проводниками П, Рис. 50. Полотно комбинированной антенны
f/fo Рис. 51. Зависимость КБВ комбинированной антенны от отношения f/fo Зависимость коэффициента бегущей волны в 75-омном фидере комбинированной антенны от отношения f/fo показана на рис. 51 (кривая /); здесь fo -частота, соответствующая К-41. Диаграммы направленности антенны приведены на рис. 52. Геометрические размеры антенны могут оыть рассчитаны по следующим формулам: /=0,235Я а с (19) макс Рис. 52. Диаграммы направленности в вертикальной плоскости комбинированной антенны без экрана Лмяко - максимальная длина волны самого низкочастотного канала (например, первого); /,=0,247.ер; (20) / =0.25 ?.ер: (21) { Kcv - средняя длина волны одного или нескольких из 6-12 каналов); А, = 0,09/; Д2=0.12А,; A3=1.25Ai; А4=0,4 А,; в= 1,42/+2 А,; б2=0,15/. (22) (23) (24) (25) (26) (27) Величина 6i выбирается равной 15-20 мм. Для улучшения направленных свойств рассматриваемой комбинированной антенны ее конструкцию можно дополнить двумя экранами (рис. 53), расположенными на различном расстоянии от полотна (малый экран ближе к полотну). Большой экран формирует в основном диаграмму направленности антенны в низкочастотной части метрового диапазона, а малый - в высокочастотной части. Согласование антенны с фидером улучшается при подключении к боковым сторонам рамок поперечен
|
