1.0 е/х

Fuc- 42. Зависимость КЬВ комбинированной антенны метрового диапазона волн от отношения /Д

угольная. Проводники Hi при этом не только не ухудшают согласования антенны с фидером, но даже несколько улучшают его.

В диапазоне частот 6-12 каналов распределение токов в элементах антенны становится таким, что прием сигналов на этих частотах в основном осуществляется только средней частью антенны, т. е. участки двойной треугольной антенны, лежащие выше верхней пары проводников и ниже нижней пары, в приеме электромагнитных колебаний почти не участвуют. Упрощенная электрическая схема антенны на частотах 6-12 каналов представлена на рис. 40,6.

Общий вид комбинированной антенны, выполненной из металлических полосок, показан на рис. 41, а зависимость коэффициента бегущей волны в 75-омном фидере от отношения /Д, где / - длина боковой стороны треугольной рамки, К - длина волны колебаний, - на рис. 42.

Направленные свойства антенны в низкочастотной части метрового диапазона волн (48,5-100 МГц) практически такие же, как и двойной треугольной антенны. Диаграммы направленности антенны в вертикальной плоскости в диапазоне частот 6-12 каналов показаны на рис. 43.

Предлагаемая комбинированная антенна может быть изготовлена из отдельных проводников. Один из воз-

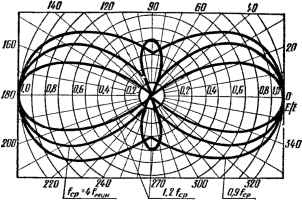

Рис. 43. Диаграммы направленности в вертикальной плоскости комбинированной антенны метрового диапазона волн

можных вариантов расположения полотна такой антенны на деревянной мачте представлен иа рис. 44.

Основные конструктивные размеры антенны приведены в табл. 16.

таблица 16

Длина /п1 проводников Fli выбирается равной 0,25 Хер, а расстояние rf i между проводниками - примерно равным 0,5 Яор, где Кр - средняя длина волны одного или нескольких каналов метрового диапазона (6-12).

Например, если антенна должна работать в диапазоне частот 8-го телевизионного канала (190-198МГц), то

== 1,55 м;

/ ,=0,25-1,55=0,385 м=38,5 см; d i = 77 см.

Узел А

Металлическая

\Шуруп \злектрический контакт

Рас, 44, Проволочный вариант комбинированной антенны
