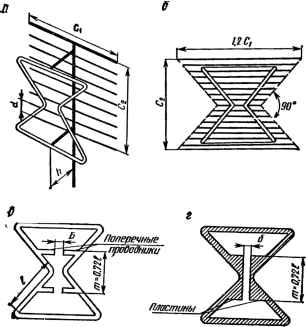

Главная -> Деление радиоволн на диапазоны Лаша шел Б t-3cfi Болт с гайкой или пластины пластина Рис. S5. Проволочные варианты двойной треугольной ан тенны Рис. 36. Двойная треугольная антенна с экраном
Pgf. 37, Зависимость КБВ двойной треугольной антенны с экраном от отношения Я, размеры являются наименьшими при обеспечении коэффициента бегущей волны в 75-омном фидере не менее 0,5. При этом антенна 1 или 6 каналов может обеспечить прием сигналов в диапазонах волн 1-5 или 6- 12 каналов соответственно. Кроме антенн минимальных размеров, можно получить двойные треугольные антенны больших размеров, улучшив за счет этого направленные свойства антенн и их согласование с фидером. Размеры антенн при этом можно определить по формулам (10-15), подставив в формулу (10) вместо /Д=0,27 другое, более высокое значение. Для улучшения направленных свойств двойной треугольной антенны ее необходимо снабдить экраном (рис. 36), выполненным либо из металлических трубок (полосок), либо из проводников, натянутых между соответствующими сторонами деревянной или металлической рамы. Электрические характеристики антенны практически не ухудшаются, если экран сделать не прямоугольным, а придать ему конфигурацию полотна антенны (рис 36,6). При этом снижаются парусность, габариты и масса антенны, а также уменьшается расход материалов на ее изготовление. График зависимости коэффициента оегущей волны в 75-омном фидере двойной треугольной антенны с экраном от отношения /Д показан на рис. 37 (кривая а), откуда видно, что при КБВ вя=0,5, /Дма с=0,25. Размеры антенны с экраном можно определить по тем же формулам (10-15), подставив в формулу (10) значение /А акс=0,25 и дополнительно рассчитав размеры экрана и расстояние между ним и полотном по формулам: ft = 0,7/; (16) с, = 2/; (17) С2=1,75/. (18) Согласование антенны с фидером можно улучшить, если в состав ее полотна ввести поперечные проводники (см. рис. 36,в) или пластины (см. рис. 36,г). Соответствующие этим антеннам зависимости КБВ в фидере от отношения /Д приведены на рис. 37 (кривые виг), откуда видно, что наиболее диапазонной является антенна с пластинами (кривая г). При КБВ ав==0,5 коэффициент перекрытия диапазона частот этой антен-
|
