Металлишна!) полоска

Неталлиуесная пата

Центральный лро-Воднш ноакси-апьноео кабеля

Коаксиальный


кабель

Рис. 32. Варианты двойной треугольной антенны

По величине коэффициента направленного действия двойная треугольная антенна занимает промежуточное положение между полной и неполной зигзагообразными антеннами; ее диаграммы направленности в вертикальной и горизонтальной плоскостях приведены на рис. 33.

Зависимость коэффициента бегущей волны в 75-ом-ном фидере от относительной длины боковых сторон 1/К антенны, выполненной из металлических полосок шириной А = 0,09/, показана на рис. 34, где кривая а соответствует антенне с диэлектрической мачтой между точками нулевого потенциала Д и Д (см. рис. 32), а кривая б соответствует варианту антенны с металлической мачтой, к которой полотно антенны присоединено в точках нулевого потенциала (узел питания этого варианта антенны показан на рис. 35).

Из рис. 34 видно, что при минимально допустимом коэффициенте бегущей волны в фидере КБВ =0,5 антенна перекрывает диапазон частот 1-5 или 6-12, или 21-39 каналов.

Полотно антенны, работающей в диапазоне частот первых каналов, рекомендуется выполнять из отдельных проводников, натянув их на деревянном каркасе (рис. 35). Как и в зигзагообразных антеннах, коаксиальный кабель вводится в полотно рассматриваемых антенн в точке нулевого потенциала.

Основные размеры двойных треугольных антенн, обеспечивающих КБВ ив=0,5, можно определить по формулам:




mat

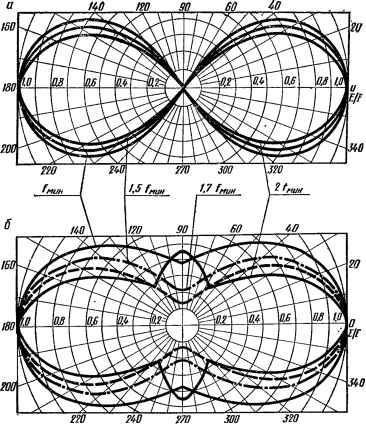

а) Горизонтальная плоскость

б) вертикальная плоскость.

Рис, 33. Диаграммы направленности двойной треугольной антенны в горизштальной и вертикальной плоскостях

/=0.27Л а о; ai = l,42/+6

(10) (И)

(величина 6 равна 2 см в метровом и I см в дециметровом диапазонах волн);

&,= 1,42/;

(12)



f/IUH

Рис. 34. Зависимость КБВ в 75-омном фидере двойной треугольной аитенйы от отношения Wk.

А=0,09/*; 02=01+3 А; fc2=fci+2A.

(13) (14) (15)

Результаты расчетов геометрических размеров антенн метрового диапазона волн приведены в табл. 14. Следует иметь в виду, что приведенные в табл. 1.5

Таблица 14

Размеры треугольных антенн

Номер канала

/. им

Ох, им

а им

<>,. мм

(>1. мм

\ мм

о, мм

1670

2390

2840

2370

2670

1390

2000

2380

1980

2230

1060

1530

1800

1510

1700

964 880

1390

1650

1370

1580

1270

1510

1250

1410

* Прн изготовлении полотна янтрнны и.ч трубки ее диаметр необходимо выбирать равным 0,5.

0,8-

0.7-Ofi-0.5\ OA

0.i 0.2 0.t-
